PCB焊接的詳細步驟

發布時間:2023-07-14 瀏覽量:3017

想要了解PCB焊接首先需要了解PCB焊接的詳細步驟:

使用已安裝的正確烙鐵頭打開焊接。讓烙鐵加熱。大多數烙鐵可以在不到一分鐘的時間內達到工作溫度。


1、鍍錫

烙鐵頭應在焊接前鍍錫。鍍錫是用一層薄薄的焊料覆蓋金屬表面的過程。如果定期正確地鍍錫和清潔烙鐵頭,它的使用壽命會更長。

當熨斗達到工作溫度時,在烙鐵頭上涂上焊料。進行鍍錫時,烙鐵頭必須足夠熱。最好使用直徑約為 0.050” (1.27 mm) 的較粗焊錫絲熔化幾英寸的焊錫。從尖端滴落的焊料會帶走許多氧化物和其他污染物。



如果烙鐵頭較長時間不使用且氧化層較厚,則應在鍍錫前對烙鐵頭進行適當?shù)那鍧崱榇?,你可以使用黃銅線尖端清潔劑,將烙鐵頭插入黃銅絲頭清潔器中并擰幾下。切勿使用鋼刷代替黃銅絲尖端清潔劑來清潔烙鐵頭,因為它會損壞烙鐵頭上的鍍層。

每次使用后也應將烙鐵頭鍍錫。鍍錫所需的少量焊料可以延長烙鐵頭的使用壽命并節省更換烙鐵頭的成本。

要焊接的表面也應該鍍錫。它提高了可焊性并防止在焊接操作過程中表面氧化。

你應該只在干凈且未損壞的表面上開始鍍錫。必須在連接表面之前進行鍍錫。鍍錫后,表面應有光澤。


2、焊接

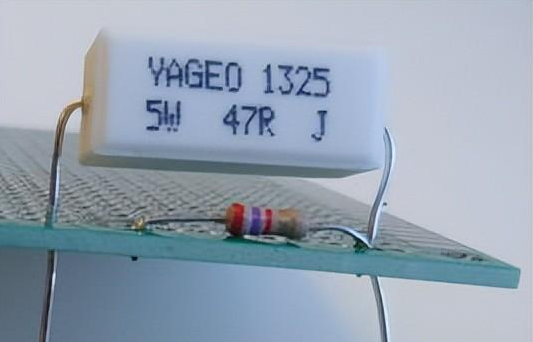

將通孔電子元件焊接到電路板上時,元件的引線會彎曲以穿過電路板,并與電路板的頂面齊平插入。電路板工作時變熱的組件(例如大功率電阻器)被抬高到電路板表面上方,以實現更好的空氣流通。

然后將引線向外展開,以便組件夾住電路板,不要將元件的引線彎曲超過 45°。對于電阻和電容等無源元件,最好先剪掉多余的導線,以便更好地接觸接頭。

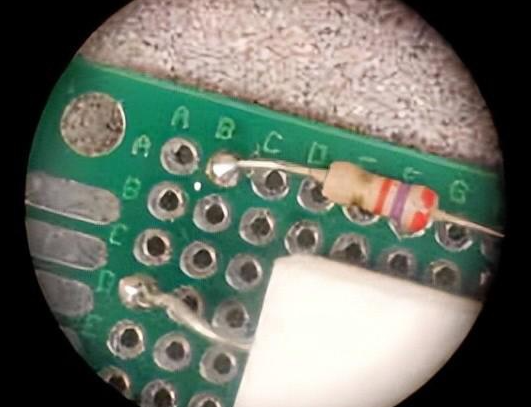

將電路板翻轉,將一個元件的所有引線焊接并切斷多余的導線引線。

另一方面,對于晶體管和二極管等半導體,最好先進行焊接,然后將多余的引線剪掉。多余的引線從焊點帶走一些熱量,并防止在焊接過程中對半導體元件造成熱損壞。

用金屬鑷子夾住溫度敏感元件的引線是一種很好的技術。如你抓住焊點和組件主體之間的引線,鑷子將吸收多余的熱量,從而保護組件免受熱損壞。

集成電路可以直接焊接到電路板上,但最好將雙列直插(DIP)插座的引腳焊接到電路板上,然后將集成電路放入插座中。

這樣可以防止集成電路在焊接過程中受到熱損壞。更換插在插座中的集成電路也比將引腳直接焊接到電路板上的集成電路容易得多。



3、去除助焊劑殘留物

焊接后,必須清除所有助焊劑殘留物,以防止 PCB 退化。

如果助焊劑殘留物留在 PCB 上,它們會導致電路板電阻發生變化,從而導致測試結果不準確。

一旦 PCB 連接到電源并開始在電子設備中運行,助焊劑殘留物也會導致電路性能發生變化。

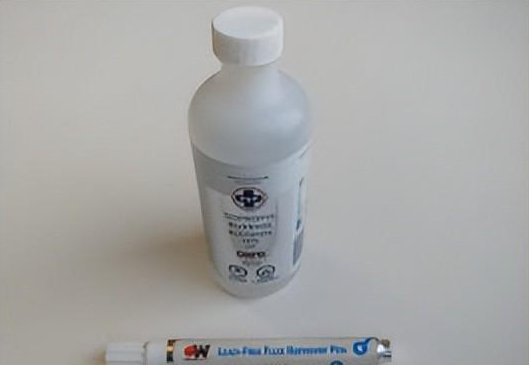

清潔助焊劑殘留物的最佳方法是使用異丙醇。助焊劑殘留物也可以用助焊劑去除筆去除。

用酒精去除助焊劑殘留物后,在第二步中用蒸餾水沖洗焊點,而不是自來水。自來水可能會在 PCB 上留下污漬,因為它含有礦物質。



4、檢查

焊接后,檢查焊點是否有冷焊點、橋接、焊球等缺陷。如果發現任何缺陷,請立即修復。大多數不良焊點可以通過重新焊接輕松修復。

當電路板上的焊點看起來很糟糕時,它們很可能是壞的。然而,焊點的良好外觀往往會產生誤導。在將電子元件焊接到電路板上時,人可能會以不可見的方式損壞元件或電路板。電子電路仍然可以工作一段時間,但其使用壽命和可靠性會顯著降低。目視檢查可能無法揭示下面的內容。



5、維修PCB板-焊點缺陷

電路板是用于安裝和互連電子元件的平臺。電路板可以具有低密度封裝或高密度封裝。

在低密度電路板上,電子元件之間的間距很大,而在高密度電路板上,電子元件之間的焊接非常接近,它們之間的空間很小。顯然,低密度電路板的焊接、組裝或維修要容易得多。

高密度電路板通常裝有表面貼裝元件。高密度板上的所有電子元件可能安裝得非常緊密,有時可能無法用烙鐵來焊接特定元件。

如果板上元件之間的間隙小于烙鐵頭的尺寸,就不可能對元件進行焊接或拆焊。對于高密度電路板,我們應該使用尺寸為 3/64 英寸(1.2 毫米)或更小的錐形尖端。

維修電路板時,需要維修人員用新的電子元件更換損壞的電子元件,使電路板恢復到原來的性能。在元件拆卸過程中,維修人員應注意不要損壞電路板上的走線或焊盤。過多的熱量會燒毀或破壞電路板上的小痕跡。

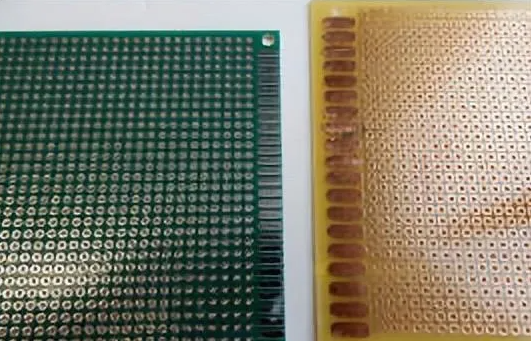

電路板可以無涂層或涂有多種涂層材料。

電路板由兩個主要部分組成:基材或基板以及由與基材粘合的導電銅箔制成的電路。

基材是不導電的。目前電子產品中的大多數電路板都使用 FR4 玻璃增強環氧樹脂層壓材料作為基板。FR4 外觀呈綠色。

基材必須具有高絕緣電阻、良好的溫度穩定性和低吸濕性。印刷電路板最常見的厚度是 0.031” (0.787 mm) 和 0.060” (1.5 mm)。

電路板的第二個主要部分是薄導電銅箔。它由導體、焊盤和端子組成。

這些銅導體和焊盤通常鍍有一層薄薄的焊料以減少腐蝕。由于表面已經預鍍錫,因此還可以更輕松地將電子元件焊接到此類表面。

電路板可以涂上一層環氧樹脂,使其具有綠色外觀??梢栽陔娐钒迳咸砑咏z網掩膜,以幫助組裝人員進行組件放置和定向。

最常見的箔厚度是半盎司銅、一盎司銅和兩盎司銅。這些單位表示每平方英尺銅的重量。例如,半盎司的電路板每平方英尺有半盎司的銅。銅越多,銅箔越多,因此,電路板可以傳導更高的電流。

電路板可以涂上一層環氧樹脂,使其具有綠色外觀??梢栽陔娐钒迳咸砑咏z網掩膜,以幫助組裝人員進行組件放置和定向。

最常見的箔厚度是半盎司銅、一盎司銅和兩盎司銅。這些單位表示每平方英尺銅的重量。例如,半盎司的電路板每平方英尺有半盎司的銅。銅越多,銅箔越多,因此,電路板可以傳導更高的電流。

電路板上的電子元件有多種尺寸和形狀,從標準的通孔電子元件和微型表面貼裝元件到多引線集成電路。電子元件的引線可以有各種間距和尺寸。
