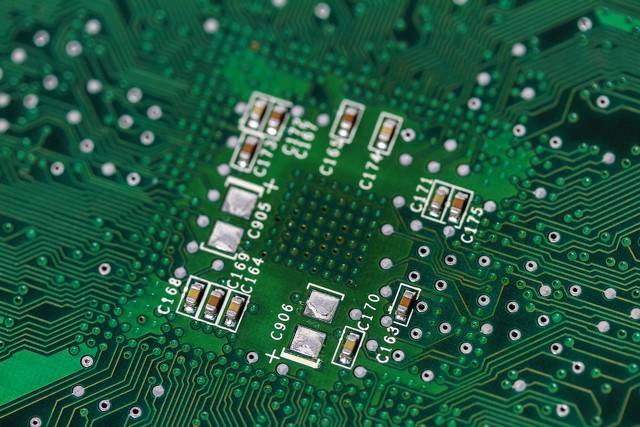

PCB( Printed Circuit Board),中文名稱為印制電路板,又稱印刷線路板,它將各種電子組件通過導電路徑連接起來,確保電子設備正常工作,是電子元器件電氣連接的載體。由于它是采用電子印刷術制作的,故被稱為“印刷”電路板。手機、電腦、家用電器等日常生活中的許多電子產品都離不開PCB。
PCB的起源
PCB的創造者是奧地利人保羅·愛斯勒( Paul eisler),1956年我國開始PCB研制工作,一直到20世紀50年代中期起印刷線路板才開始被廣泛運用,并享有“電子產品之母”之稱。
PCB板的構成
電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。
(1)焊盤:用于焊接元器件引腳的金屬孔。
(2)過孔:有金屬過孔 和 非金屬過孔,其中金屬過孔用于連接各層之間元器件引腳。
(3)安裝孔:用于固定電路板。
(4)導線:用于連接元器件引腳的電氣網絡銅膜。
(5)接插件:用于電路板之間連接的元器件。
(6)填充:用于地線網絡的敷銅,可有效減小阻抗。
(7)電氣邊界:用于確定電路板的尺寸,板上元器件不能超過該邊界。
PCB的優點
1. 省空間:通過印刷技術將復雜電路集成在小板子上。
2. 省成本:簡化電子產品的裝配焊接工作,減少接線工作量還縮小了體積,降低成本。
3. 提高可靠性:減少人為接線錯誤,提高電子設備的質量和可靠性。
